Elegir bien la sección del cable en una camper no es un detalle menor: condiciona la caída de tensión, la temperatura del circuito y la fiabilidad de luces, bomba, nevera o inversor. En una instalación de 12 V, un cable demasiado fino puede hacer que un equipo rinda mal aunque aparentemente funcione. En este artículo explico cómo leer la sección nominal, qué grosores suelen encajar en cada consumo y cómo decidir con margen sin sobredimensionar de más.
Lo esencial para acertar con la sección del cable en una camper
- La medida que importa es la sección del conductor en mm², no el grosor exterior del aislamiento.
- En 12 V la caída de tensión pesa mucho más que en 230 V, así que la distancia manda.
- Para luces y USB suelen bastar 1,5-2,5 mm²; para nevera, bomba o tomas exigentes, 2,5-4 mm².
- Los inversores y enlaces entre baterías suelen necesitar 16-50 mm² según potencia y longitud.
- El fusible debe proteger el cable, no solo el aparato.
- Si dudas entre dos secciones, yo suelo elegir la siguiente comercial.
Qué mide realmente la sección del cable y por qué importa tanto en una camper
La sección no se mide por el grosor exterior del aislamiento, sino por el área del conductor, expresada en mm². Es el dato que realmente te dice cuánta corriente puede transportar un cable sin calentarse en exceso ni perder demasiada tensión. Yo suelo mirar primero la sección nominal, después el tipo de cobre y, por último, el aislamiento y el recorrido real, porque un cable “gordo” por fuera puede seguir teniendo un conductor pobre por dentro.
En una camper esto importa más que en otros montajes porque los tramos suelen ser largos, hay vibración, humedad y muchas veces se trabaja a 12 V. A igual potencia, una tensión baja obliga a mover más amperios, y más amperios significan más calor y más caída de tensión si la sección se queda corta. Por eso no basta con escoger un cable que “parezca” suficiente.
Si un fabricante habla en AWG, recuerda que el sistema cambia de escala: cuanto más bajo es el número, más grueso es el cable. Aun así, en España y en la mayoría de instalaciones camper bien documentadas, mm² sigue siendo la referencia más práctica. Con eso claro, ya tiene sentido distinguir entre 12 V, 24 V y 230 V.
No se dimensiona igual un circuito de 12 V, 24 V o 230 V
Una misma potencia no pide la misma sección en todos los sistemas. Un equipo de 120 W consume 10 A a 12 V, 5 A a 24 V y apenas 0,5 A a 230 V; la diferencia cambia por completo el cable que necesitas. En camper, esa es la primera decisión importante: no dimensionar por “apariencia”, sino por corriente real.
En circuitos de 12 V yo soy especialmente prudente, porque la caída de tensión se nota enseguida en luces, bombas, neveras de compresor o inversores. Pasar de 12 V a 24 V reduce la corriente a la mitad para la misma potencia, y eso suele permitir secciones más contenidas o, si mantienes la misma, una caída muchísimo menor. Victron recomienda trabajar por debajo del 2,5 % de caída en CC, y yo lo tomo como una referencia muy razonable cuando el tramo no es corto.
Con 230 V la lógica cambia, pero no desaparece. En instalaciones fijas o semifijas dentro de la camper conviene respetar el REBT y usar cableado, protecciones y secciones coherentes con el circuito real; la referencia habitual para tomas es 2,5 mm² y para iluminación 1,5 mm², siempre que la protección y el diseño acompañen. Dicho de forma simple: a menor tensión, más crítica es la sección; a 230 V hay más margen, pero no hay carta blanca para improvisar. Una vez asumido eso, ya se puede bajar a secciones concretas por tipo de consumo.
Secciones orientativas para los consumos más comunes
Esta es la parte que más ayuda cuando estás montando la furgo. Los valores de abajo son orientativos para cable de cobre y tramos normales de camper; si la distancia crece, el cable pasa por zonas calientes o el equipo tiene picos de arranque, yo subiría una talla sin pensarlo demasiado.
| Uso habitual | Corriente orientativa | Sección que suelo recomendar | Cuándo subirla |
|---|---|---|---|
| Luces LED interiores | 1-3 A | 1,5 mm² | Si hay muchos metros, varias derivaciones o un cuadro alejado, paso a 2,5 mm² |
| Tomas USB y pequeñas tomas de 12 V | 5-10 A | 2,5 mm² | Con varios puertos, línea larga o carga rápida, prefiero 4 mm² |
| Nevera de compresor | 3-8 A | 2,5-4 mm² | Si va por toma de mechero o el tramo es largo, mejor 6 mm² |
| Bomba de agua | 5-10 A | 2,5-4 mm² | El arranque pide más que el consumo estable, así que no la dejaría al límite |
| Ventilador o extractor | 3-8 A | 2,5 mm² | Si comparte línea con otros equipos, conviene reforzar |
| Inversor pequeño 300-600 W | 25-50 A | 16-25 mm² | La distancia entre batería e inversor manda mucho más que en otros circuitos |
| Inversor medio 1000-1500 W | 85-130 A | 35-50 mm² | Cuanto más corto quede el tramo, mejor; aquí los picos cuentan |
| Tomas de 230 V interiores | Según circuito | 3G2,5 mm² | Para enchufes es la referencia más práctica; una línea de iluminación puede ir a 1,5 mm² si está bien diseñada |
Mi regla práctica es sencilla: si dudas entre dos medidas, elijo la siguiente sección comercial. El coste extra suele ser pequeño frente al precio de rehacer un mueble, abrir una pared o perseguir un fallo de tensión que solo aparece cuando llevas horas de viaje. Ahora bien, saber “qué poner” no sustituye a saber “cómo calcularlo”, así que merece la pena hacer la cuenta al menos en los tramos críticos.
Cómo calcular la sección sin quedarse corto
Yo empiezo siempre por la corriente. La fórmula básica es I = P / V: potencia dividida por tensión. Un equipo de 120 W a 12 V consume 10 A; uno de 600 W a 12 V ya se mueve alrededor de 50 A. Ese salto cambia por completo la sección, el fusible y el tipo de terminal que necesitas.
Después mido la distancia real de ida y vuelta, no solo la mitad del recorrido. En corriente continua, el cable positivo y el negativo forman parte del mismo problema, y olvidarse del retorno es uno de los errores más caros en camper. Si el tramo tiene 3 metros de ida, calcula 6 metros de circuito total.Una referencia práctica para cobre es esta: S (mm²) = (2 × L × I) / (56 × ΔV). L es la longitud de ida en metros, I la intensidad en amperios y ΔV la caída admisible en voltios. El 56 es la conductividad aproximada del cobre y sirve como atajo útil para estimaciones serias, no como sustituto del manual del fabricante.
Te pongo un ejemplo fácil. Una bomba de 120 W a 12 V consume 10 A. Si el recorrido de ida es de 3 m y aceptas una caída cercana al 3 %, es decir, 0,36 V, la cuenta te lleva a una sección muy próxima a 3 mm²; en la práctica, yo montaría 4 mm². Ese salto pequeño evita que la bomba sufra en arranque y que el cable trabaje más caliente de la cuenta.
Lo importante es no quedarse solo con la fórmula. La sección final tiene que cumplir dos cosas a la vez: soportar la intensidad y mantener la caída de tensión dentro de un margen razonable. Si el manual del equipo pide una sección mayor, esa indicación manda sobre cualquier regla rápida. Cuando ambas condiciones encajan, ya puedes pasar al último filtro, que es donde suelen aparecer los fallos más tontos: fusibles, conectores y montaje.
Fusibles, terminales y errores que arruinan una buena elección

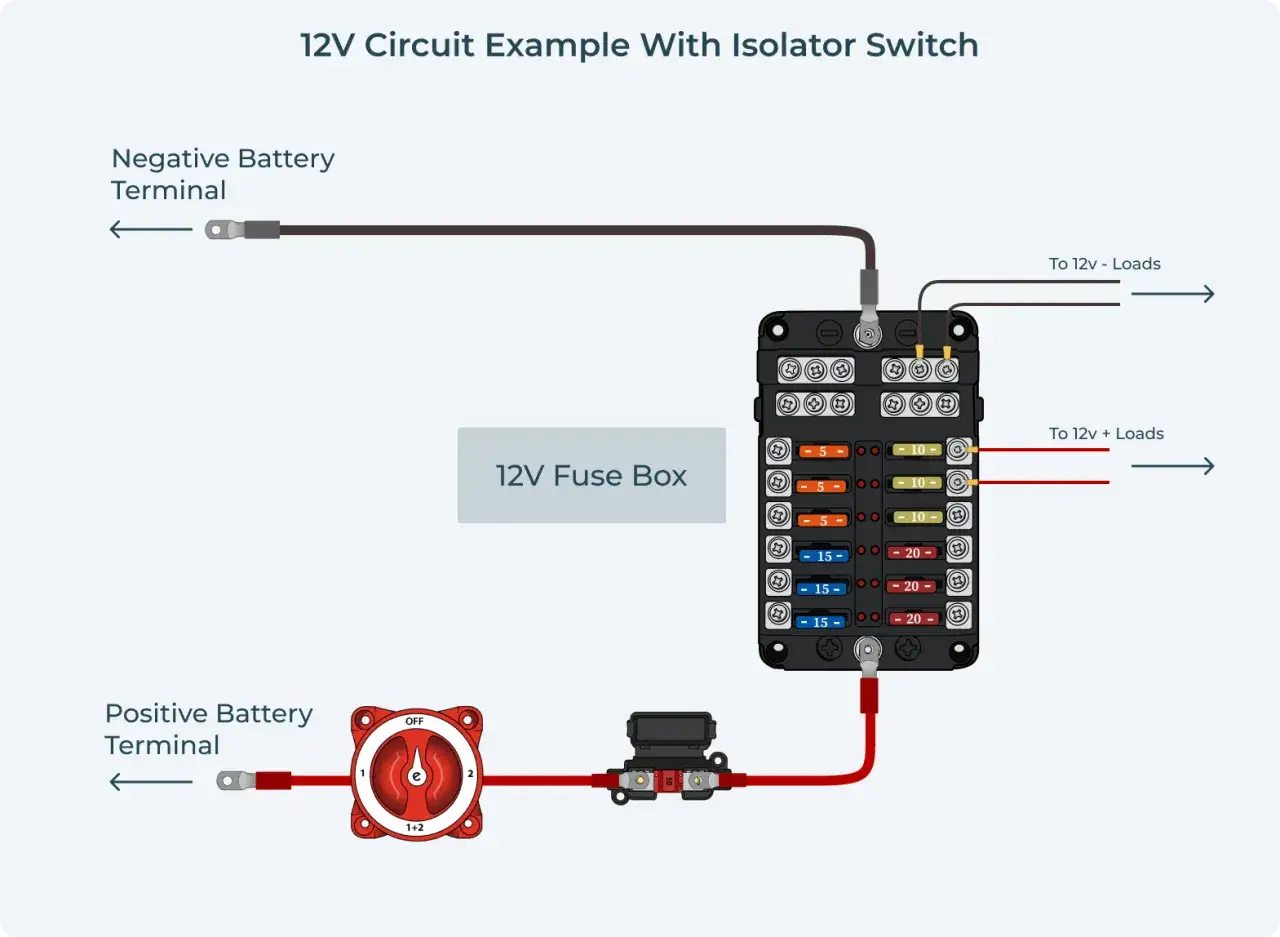

Un cable bien dimensionado puede quedar arruinado por una protección mal elegida. El fusible no está para “aguantar por si acaso”, sino para proteger el cable y el circuito. Si el fusible permite circular más corriente de la que el conductor soporta con seguridad, has perdido la ventaja de haber calculado bien la sección.
Yo suelo colocar el fusible lo más cerca posible de la fuente de alimentación y reviso que el valor nominal tenga sentido con la sección real, no solo con el consumo del aparato. También me fijo en el terminal: una mala crimpación puede añadir resistencia, calor y caídas de tensión que no aparecerán en la tabla, pero sí en marcha. A veces el problema no está en el cable, sino en el punto donde lo has terminado.
- No elegir por potencia en vatios sin convertirla antes a amperios.
- No contar la ida y vuelta del circuito en 12 V.
- No dejar un fusible sobredimensionado “porque salta mucho”.
- No apretar terminales de cualquier manera ni reutilizar conectores fatigados.
- No pasar cable cerca de aristas, calor o piezas móviles sin protección.
- No confiar ciegamente en la masa del chasis si no está bien comprobada.
En camper, además, conviene separar bien el cableado de CC y el de 230 V y usar colores y canalizaciones claras. Un montaje limpio no solo facilita la homologación o la revisión, también reduce averías futuras. Si ya tienes eso controlado, toca pensar un poco más allá del montaje de hoy y dejar margen para lo que venga mañana.
Cómo dejar margen para futuras ampliaciones sin sobredimensionar todo
La tentación habitual es sobredimensionar absolutamente todo “por si acaso”. Yo no lo hago así. Prefiero subir sección en los troncales, en el enlace batería-inversor y en las líneas que sé que pueden crecer, y mantener más contenidas las derivaciones pequeñas. Eso da una instalación más lógica, más fácil de pasar y mucho más amable para los conectores.
Por ejemplo, si hoy alimentas solo luces LED y una nevera de compresor, puede tener sentido dejar un troncal de 6 o 10 mm² hacia el cuadro aunque algunos ramales acaben en 1,5 o 2,5 mm². En cambio, no veo sentido en meter un 35 mm² a cada toma pequeña “por seguridad”. Ahí no ganas fiabilidad real; solo ganas rigidez, precio y dificultad para montar.
Otra decisión inteligente es dejar tubos vacíos o canaletas con algo de reserva. En una camper bien pensada, el futuro se gana con espacio y orden, no con improvisación. Y si el sistema va a crecer con una segunda batería, un inversor mayor o más paneles, yo dejaría ya previsto el recorrido principal antes de cerrar muebles y paneles.
La idea que más me funciona es esta: dimensionar con cabeza la línea crítica y no confundir prudencia con exceso. Así el cable sigue siendo fácil de instalar hoy y sigue sirviendo mañana sin obligarte a desmontar media furgoneta.
La regla práctica que más uso para no rehacer el cableado
Si me pides una sola regla, me quedo con esta: calcula la corriente real, piensa la distancia total y elige la siguiente sección comercial cuando el resultado quede cerca del límite. En 12 V, un cable justo hoy suele convertirse en un problema visible mañana; en una camper, ese margen extra casi siempre compensa.
Y antes de dar el circuito por cerrado, haz una comprobación sencilla: después de un rato de uso, toca el cable y el terminal con cuidado. Deben estar como mucho templados; si notas calor claro, hay que revisar sección, crimpado o fusible. Esa comprobación rápida me ha ahorrado más de una avería invisible.
