Lo esencial para decidir entre serie y paralelo
- En serie sumas voltaje y mantienes la misma corriente.
- En paralelo mantienes el voltaje y sumas corriente.
- Con regulador MPPT, la serie suele rendir mejor si las dos placas reciben el mismo sol.
- Con sombras parciales, placas separadas o regulador PWM, el paralelo suele ser más tolerante.
- Antes de conectar, comprueba el Voc en frío y el máximo de entrada del regulador.
- Si vas a ampliar el sistema más adelante, deja el cableado y los fusibles pensados desde el principio.
Qué debes revisar antes de unir las placas
Yo empiezo siempre por tres datos de la ficha técnica: Vmp, Voc e Imp/Isc. Vmp es el voltaje de trabajo, Voc es el voltaje en circuito abierto y es el que realmente manda cuando calculas el margen del regulador. Victron recuerda algo que no conviene pasar por alto: el Voc sube con el frío, así que no basta con mirar el valor “nominal” del panel.
También conviene tener claro el camino eléctrico completo. En una camper, las placas no deberían ir directas a la batería; lo normal es que trabajen a través de un regulador MPPT o PWM. Yo sigo siempre este orden: batería primero al regulador, y después el campo solar. Así el equipo detecta bien el sistema y evitas errores de arranque o de polaridad.
- Si las placas son del mismo modelo, la instalación es más predecible.
- Si no son idénticas, la conexión sigue siendo posible, pero el rendimiento suele ser menos fino.
- Si el techo tiene sombras de claraboyas, antenas o baca, esa sombra pesa mucho en la decisión.
- Si el cable entre techo y regulador es largo, la caída de tensión importa más de lo que parece.
Con esto claro, ya se entiende por qué la decisión no va de costumbre, sino de cómo se comporta de verdad tu techo camper.
Serie o paralelo en una camper
La diferencia práctica es simple: en serie el sistema trabaja con más voltaje y menos corriente; en paralelo, con el mismo voltaje y más corriente. Eso cambia el tipo de cable, la sensibilidad a las sombras y la forma en que el regulador aprovecha la energía.
| Aspecto | Serie | Paralelo |
|---|---|---|
| Voltaje | Se suma | Se mantiene |
| Corriente | Se mantiene | Se suma |
| Sombras | Más sensible | Más tolerante |
| Cableado | Suele exigir menos sección | Pide más sección |
| Regulador ideal | MPPT | MPPT o PWM, según el sistema |
| Uso típico en camper | Techos limpios y placas iguales | Sombras, placas separadas o montaje más simple |
Yo suelo traducirlo así: si las dos placas ven la misma luz y el regulador es MPPT, la serie suele ser la opción más limpia. Si una placa puede quedar medio tapada, o si el techo reparte la luz de forma desigual, el paralelo suele dar menos disgustos.
La regla no es rígida, pero sí bastante fiable para instalaciones de viaje: misma exposición, serie; exposición irregular, paralelo.
Cómo conectar dos placas en serie paso a paso

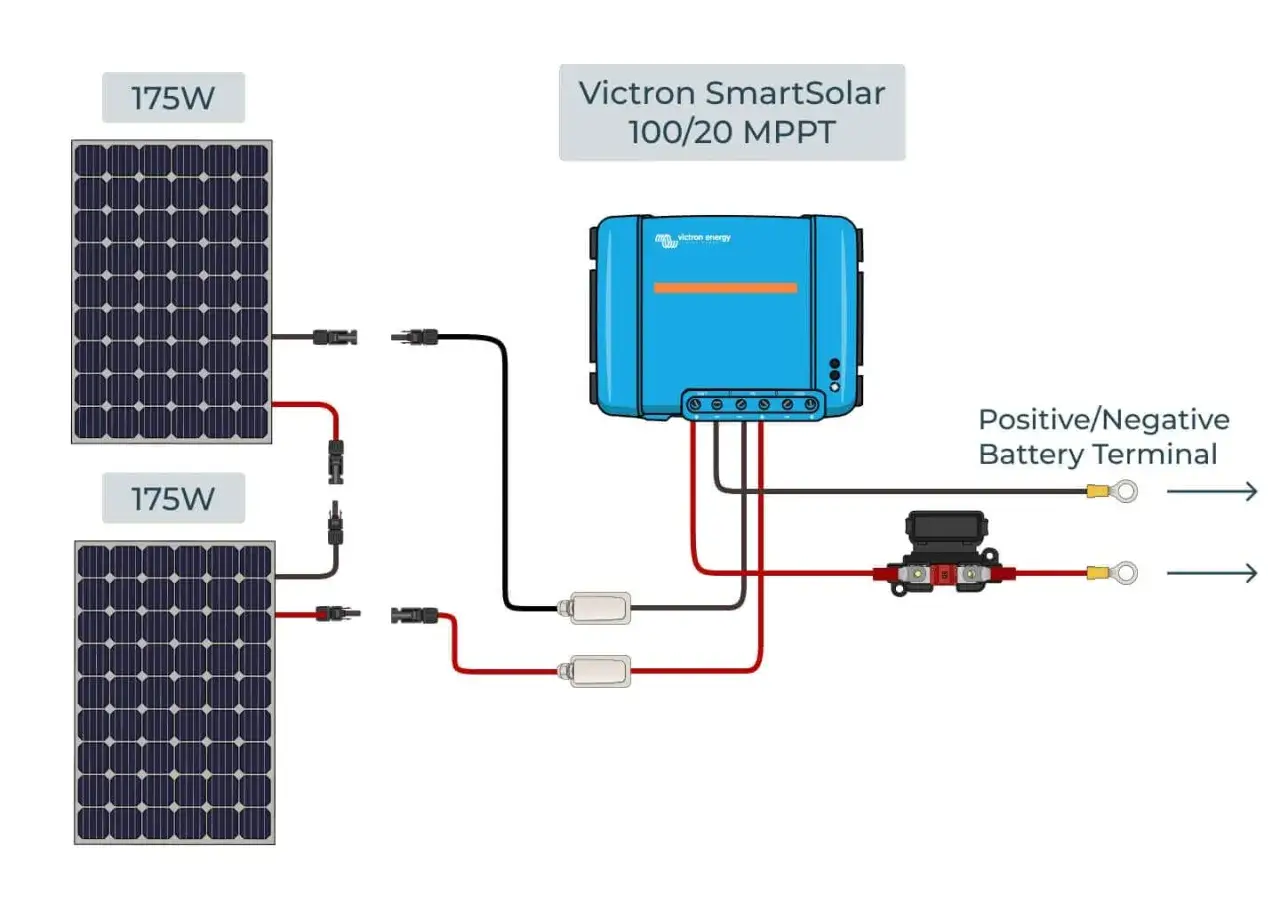

La conexión en serie es la más elegante cuando las dos placas son iguales y reciben el mismo sol. En este esquema, el positivo de una placa se une con el negativo de la otra. Los extremos que quedan libres son los que van al regulador.
- Desconecta la batería del regulador y asegúrate de que no hay entrada FV activa.
- Une el positivo de la primera placa con el negativo de la segunda usando conectores MC4.
- Lleva el negativo libre al borne FV negativo del regulador y el positivo libre al borne FV positivo.
- Comprueba que la suma de Voc en frío no supera el máximo de entrada del regulador.
- Conecta primero la batería al regulador y, después, el campo solar.
- Verifica que la carga arranca y que la polaridad está bien marcada.
El precio de esa ventaja es claro: si una placa entra en sombra fuerte, todo el string se resiente más. Por eso yo no elijo serie por defecto; la elijo cuando el techo y el entorno lo permiten.
Cómo conectar dos placas en paralelo y cuándo compensa
En paralelo, las dos placas comparten el mismo voltaje de salida, pero sus corrientes se suman. Es una conexión muy habitual cuando las placas están en zonas distintas del techo o cuando quieres que una sombra no arrastre tanto al conjunto.
- Une los positivos entre sí y los negativos entre sí, idealmente con derivadores MC4 tipo Y o una caja de combinación.
- Conduce el positivo común al borne FV positivo del regulador y el negativo común al borne FV negativo.
- Revisa que las placas sean parecidas. Renogy recomienda que los Vmp estén dentro de un 10% entre sí; yo, si puedo, prefiero que sean idénticas.
- Dimensiona el cable pensando en la corriente total, no en la de una sola placa.
- Si el montaje puede ampliarse o hay riesgo de retorno entre ramas, añade fusibles por rama y no solo uno general.
Aquí el detalle importante es la corriente. Si cada placa entrega unos 10 A, el conjunto puede rondar 20 A. Eso obliga a ser más serio con la sección del cable y con la calidad de las conexiones. Un paralelo mal cableado suele fallar antes por calentamiento que por falta de potencia.
Si las placas están separadas o no reciben la misma orientación, el paralelo suele comportarse mejor. Si el recorrido del cable es corto y el regulador está bien dimensionado, es una solución robusta y fácil de mantener.
Qué opción me conviene según el tipo de camper
Yo no decidiría igual para una furgoneta con techo limpio que para una camper llena de sombras parciales. La respuesta correcta depende de cómo trabaja tu techo de verdad, no de lo que funcione mejor en una foto de instalación ideal.
| Situación | Mejor opción | Por qué |
|---|---|---|
| Techo sin sombras y placas iguales | Serie | Más voltaje, menos corriente y menos pérdidas en el cable |
| Sombras de claraboyas, antenas o baca | Paralelo | Una placa no penaliza tanto a la otra |
| Placas en zonas distintas o una fija y otra portátil | Paralelo o entradas separadas | La exposición cambia más a lo largo del día |
| Regulador PWM con paneles de 12V nominal | Paralelo | Encaja mejor con la lógica del PWM |
| Instalación corta, limpia y con MPPT | Serie | Suele dar un conjunto más eficiente y sencillo de cablear |
Si me obligas a resumirlo en una sola frase, yo diría esto: serie cuando el sol es uniforme, paralelo cuando el techo es imperfecto. Esa es la diferencia que más se nota en una camper real, no en una instalación de laboratorio.
Y hay otra decisión práctica: no mezcles paneles muy distintos salvo que no te quede otra salida. Cuanto más parecidos sean en potencia, voltaje y comportamiento, menos pelea interna tendrá el regulador.
Los errores que más caro salen
En instalaciones camper, el fallo no suele ser “la teoría”, sino pequeños descuidos que se acumulan. Yo veo siempre los mismos errores, y casi todos se pueden evitar con una revisión de cinco minutos.
- Mirar solo los vatios y olvidar el Voc y la corriente.
- Montar en serie placas que reciben sombras muy diferentes.
- Hacer paralelo con cable demasiado fino para la corriente total.
- Superar el máximo de entrada FV del regulador en un día frío.
- Conectar todo con el sistema vivo y comprobar la polaridad “a ojo”.
- No dejar prevista la ampliación futura y luego rehacer medio techo.
Victron insiste en revisar el límite de tensión de entrada y en considerar el Voc en condiciones frías; yo añadiría algo más terrenal: etiqueta los cables, deja accesibles los conectores y no cierres el techo hasta haber probado la carga en una mañana despejada. Te ahorra tiempo y, sobre todo, dudas.
Si evitas estos errores, la conexión deja de ser un problema y pasa a ser una parte bastante rutinaria del montaje.
Lo que montaría hoy para una camper de dos placas
Si el techo tiene poca sombra y las dos placas son iguales, yo me iría a serie con MPPT. Me da una instalación más limpia, menos corriente en el tramo largo y menos caída de tensión. Además, el cableado suele quedar más ordenado y con menos esfuerzo térmico.
Si hay sombras parciales, una claraboya molesta o placas en zonas distintas, me quedo con paralelo y me tomo en serio la sección del cable común. En ambos casos, la prioridad no cambia: comprobar el Voc en frío, conectar primero la batería al regulador y después el campo FV, y usar componentes pensados para la corriente real de la instalación.
Cuando esos tres puntos están bien resueltos, dos placas bastan para una camper pequeña y te dan un sistema estable, fácil de revisar y mucho menos delicado en ruta.
