Disyuntor en camper - ¿Qué es y cómo elegirlo bien?

Entender qué es un disyuntor ayuda a tomar mejores decisiones cuando montas o revisas una instalación camper. No protege “todo” por igual ni sustituye a otras piezas del cuadro: corta la corriente cuando hay sobrecarga o cortocircuito, y su papel cambia según trabajes en 12 V o en 230 V. Aquí te lo explico con enfoque práctico, sin tecnicismos innecesarios pero sin perder precisión.

Qué hace un disyuntor y por qué importa en una camper

Yo lo explico así: un disyuntor es un interruptor automático de protección. Su trabajo no es “dar luz”, sino desconectar el circuito antes de que el calor o la intensidad dañen el cableado o el equipo. En una camper eso es especialmente importante porque el espacio es reducido, hay vibraciones, y cualquier mal contacto se convierte antes en una molestia que en una avería visible.

En el lenguaje cotidiano se usa el término de forma amplia. A veces se habla de disyuntor cuando en realidad se quiere decir magnetotérmico, breaker rearmable o interruptor automático. El matiz no es trivial: cada uno encaja mejor en un punto distinto de la instalación y no todos hacen la misma función.

La idea clave es sencilla: si un circuito está pensado para 10 A, el dispositivo de protección debe cortar cuando esa línea se sale de lo razonable. Si no lo hace, el siguiente “fusible” acaba siendo el propio cable, y eso ya no es una protección, es una avería. La siguiente pregunta lógica es qué ocurre exactamente cuando salta.

Cómo actúa cuando aparece una sobrecarga o un cortocircuito

Un disyuntor no reacciona siempre de la misma manera. Su comportamiento suele combinar dos mecanismos: uno térmico, para sobrecargas sostenidas, y otro magnético, para cortocircuitos casi instantáneos. Esa diferencia es la razón por la que a veces “aguanta” unos segundos y otras veces corta al momento.

Sobrecarga

La sobrecarga aparece cuando el consumo supera el valor previsto durante demasiado tiempo. No hace falta un fallo espectacular: bastan varios aparatos funcionando a la vez o un cable demasiado fino para que la temperatura suba. En esta situación el disparo suele ser más lento, precisamente para no cortar por picos cortos que no representan un riesgo real.

Lee también: Baterías camper: ¿AGM, Gel o LiFePO4? Elige bien

Cortocircuito

El cortocircuito es otro escenario: hay una derivación directa o casi directa entre conductores, y la corriente se dispara en milisegundos. Ahí el disyuntor debe actuar con rapidez para limitar el daño. En una camper, un cable rozado, un terminal flojo o humedad en una conexión son causas mucho más frecuentes de lo que parece.

También conviene conocer la curva de disparo. Las curvas B y C, por ejemplo, toleran de forma distinta los picos de arranque. La C suele encajar mejor con cargas que piden un impulso inicial más alto, como algunos compresores o inversores, mientras que la B es más sensible. Esa diferencia importa mucho más de lo que muchos montajes caseros dejan ver.

Con eso claro, ya podemos bajar del plano teórico a la realidad de una camper: dónde se coloca y qué protege exactamente.

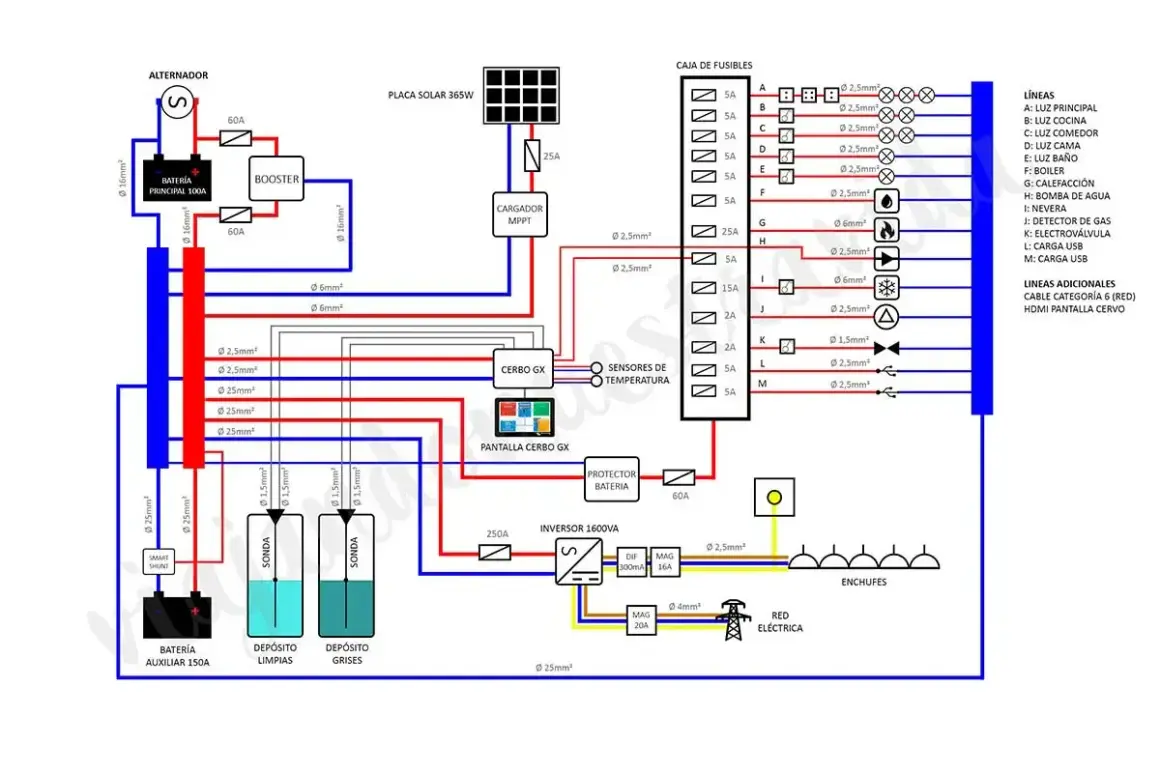

Qué papel cumple dentro de una instalación camper

En una camper no suelo pensar en “un único disyuntor”, sino en una arquitectura de protecciones. La parte de 230 V y la parte de 12 V no se protegen igual, porque los consumos, las corrientes y el riesgo cambian mucho.

La parte de 12 V merece una aclaración. Muchos montajes camper usan fusibles porque son baratos, fáciles de sustituir y muy eficaces cerca de la batería. Un disyuntor rearmable también puede funcionar, pero no siempre es la solución más limpia para ramas pequeñas. En cambio, en la parte de 230 V sí tiene mucho sentido organizar el cuadro con protecciones automáticas bien repartidas.

Para entender por qué la división es tan importante, basta un ejemplo: un inversor de 1000 W en 12 V puede pedir más de 80 A en el lado de continua, mientras que el mismo consumo en 230 V ronda los 4,3 A. La protección no se elige por intuición, se elige por corriente real y por cable. Con esa idea ya se entiende mejor por qué no basta con comparar disyuntor, diferencial y fusible como si fueran equivalentes.

Disyuntor, diferencial y fusible no hacen lo mismo

Esta confusión es la que más problemas genera en instalaciones camper. Los tres elementos protegen, sí, pero no protegen lo mismo. Yo no los intercambiaría nunca sin revisar el diseño completo del circuito.

En España, el enfoque del REBT separa precisamente esas funciones: una cosa es proteger la línea frente a sobreintensidades y otra proteger a las personas frente a contactos directos o indirectos. Esa separación no es burocracia; es la base de una instalación que corta lo que tiene que cortar y no todo a la vez. Y si el objetivo es elegir bien, toca pasar del “qué es” al “cómo lo dimensiono”.

Cómo elegir el adecuado sin sobredimensionar la instalación

La regla práctica que uso es esta: primero se define la carga, luego el cable y por último la protección. Mucha gente hace lo contrario y termina montando un disyuntor “grande por si acaso”, que en realidad deja de proteger.

1. Calcula la corriente real. La fórmula básica es potencia entre tensión. Un consumo de 300 W a 12 V se acerca a 25 A; a 230 V, ese mismo consumo ronda 1,3 A.
2. Revisa el cable. Si la sección no acompaña, el disyuntor puede estar bien elegido y aun así la instalación seguir siendo insegura.
3. Elige el calibre nominal correcto. Debe dejar trabajar la línea sin disparos molestos, pero cortar antes de que el cable entre en una zona de calor peligrosa.
4. Valora la curva de disparo. Si hay arranques fuertes, una curva C suele tolerar mejor esos picos que una B.
5. Comprueba la capacidad de corte. El dispositivo debe poder abrir la corriente de fallo prevista sin dañarse.

Si quieres una referencia práctica, en una camper suelen verse protecciones de 6 A, 10 A y 16 A en líneas pequeñas de 230 V, pero siempre depende del cable, de la longitud y del uso real. En DC, el valor cambia mucho más deprisa porque la corriente sube enseguida. Por ejemplo, una bomba pequeña puede ir bien con un fusible de 10 A, mientras que un inversor ya exige una protección muy superior en su lado de batería.

Cuando la instalación tiene enchufe exterior, inversor, nevera, bomba y cargador, yo prefiero separar circuitos aunque eso implique un cuadro algo más grande. Sale más ordenado, se diagnostica mejor una avería y, sobre todo, se evita que un fallo menor te deje sin todo el sistema. La siguiente cuestión es cómo no equivocarse en el montaje, que en camper es donde de verdad se rompen las buenas intenciones.

Errores que veo con más frecuencia en campers

Hay fallos muy repetidos y casi siempre tienen el mismo origen: querer simplificar demasiado. La instalación funciona “hasta que no funciona”, y entonces ya es tarde para descubrir que el problema estaba en la protección.

• Usar un disyuntor demasiado grande para el cable montado. Eso retrasa el disparo y deja el conductor más expuesto de lo debido.
• Mezclar protección de 12 V y 230 V como si respondieran al mismo criterio. No lo hacen, ni por corriente ni por riesgo.
• Colocar la protección lejos de la batería en el lado de continua. Cuanto más tramo sin proteger haya, más material queda expuesto ante un fallo.
• Ignorar los picos de arranque. Un compresor o un inversor pueden disparar una protección mal elegida aunque la instalación esté bien.
• Olvidar el diferencial en la parte de 230 V. El disyuntor no hace ese trabajo y no debería intentar sustituirlo.
• No etiquetar el cuadro. Parece menor, pero en una avería nocturna marca la diferencia entre resolver y improvisar.

Mi impresión es que el problema más serio no es que un breaker salte demasiado pronto; el problema serio es que no salte cuando toca. Si eso pasa, el coste ya no es una molestia: puede ser olor a plástico caliente, una avería grande o, en el peor caso, un riesgo de incendio. Por eso cierro con una revisión simple pero muy efectiva.

Lo que yo revisaría antes de dar por buena una instalación camper

Antes de cerrar el cuadro, yo comprobaría cinco cosas y no me saltaría ninguna: que cada circuito tenga su protección propia, que el lado de batería esté protegido lo más cerca posible de la fuente, que el lado de 230 V tenga diferencial y magnetotérmicos bien distribuidos, que la curva y el amperaje tengan sentido con la carga, y que el cableado no muestre calentamiento ni conexiones flojas después de una prueba con carga real.
