La seguridad eléctrica de una furgoneta camper depende de elegir bien cada protección, porque no todos los automáticos cumplen la misma función ni reaccionan igual ante una avería. Aquí aclaro la duda entre disyuntor y magnetotérmico, explico cómo trabajan y te digo qué sentido tiene cada uno en una instalación camper de 12 V y 230 V.
Claves para no confundir las protecciones eléctricas de una camper
- En el uso cotidiano, disyuntor suele ser un término genérico; el magnetotérmico es un automático concreto que protege contra sobrecargas y cortocircuitos.
- El diferencial no hace lo mismo: corta fugas a tierra y protege a las personas.
- En la parte de 230 V, lo normal es combinar diferencial y magnetotérmico; en 12 V, suelen mandan los fusibles o protecciones DC específicas.
- No conviene montar un automático de CA en una línea de CC sin verificar que esté pensado para ese uso.
- La protección correcta no es la más grande, sino la que encaja con el cable, la longitud del circuito y el consumo real.
Qué significa realmente la diferencia entre disyuntor y magnetotérmico
Yo lo explico así: magnetotérmico es una familia concreta de interruptor automático, mientras que disyuntor se usa muchas veces como palabra paraguas para hablar de un dispositivo que corta la corriente cuando hay un problema. En España, en el lenguaje de obra y de tienda, oirás más magnetotérmico o automático; disyuntor aparece más como término general o en catálogos donde el fabricante lo usa con un sentido amplio.
La confusión crece porque en una camper intervienen varias protecciones distintas y, a simple vista, todas parecen “el aparatito que salta”. Pero no hacen lo mismo. Un magnetotérmico protege el cableado frente a sobrecargas y cortocircuitos; un diferencial detecta fugas de corriente hacia tierra; un fusible abre el circuito cuando la intensidad supera su valor nominal, pero queda destruido y hay que sustituirlo.
| Término | Qué hace | Uso típico | Ojo con |
|---|---|---|---|
| Disyuntor | Término genérico para un automático de corte | Uso amplio, según el contexto | No siempre indica qué tipo de fallo detecta |
| Magnetotérmico | Corta por sobrecarga y por cortocircuito | Cuadros de 230 V y ciertos circuitos DC específicos | Debe ser apto para la tensión y el tipo de corriente del circuito |
| Diferencial | Corta cuando detecta fuga a tierra | Protección de personas en 230 V | No sustituye al magnetotérmico |
| Fusible | Se funde si la corriente supera el valor previsto | Muy habitual en 12 V, baterías, solar y líneas auxiliares | Hay que reemplazarlo tras el disparo |
Si me piden una respuesta corta, la diría así: la diferencia real no es siempre de función, sino de alcance y de vocabulario. Con esa base clara, merece la pena ver cómo actúa cada protección cuando la corriente se dispara de verdad.
Cómo actúa cada protección cuando aparece una avería
Un magnetotérmico recibe ese nombre porque combina dos mecanismos de disparo. El primero es el térmico: una lámina se calienta con una sobrecarga mantenida y termina abriendo el circuito. El segundo es el magnético: ante un cortocircuito la corriente sube de golpe y el disparo es casi instantáneo. Esa combinación es útil porque no todas las averías aparecen igual.
Disparo térmico
Se produce cuando un circuito va más cargado de lo que debería durante un tiempo. No hace falta un corto brutal; basta con ir al límite durante minutos u horas. En una camper esto pasa, por ejemplo, cuando se conectan demasiados receptores a la misma línea o cuando el cable es demasiado fino para la intensidad que le pides.
Lee también: Baterías camper: ¿AGM, Gel o LiFePO4? Elige bien
Disparo magnético
Aquí el problema es brusco: un cortocircuito o una corriente anormalmente alta hace que el automático abra casi al momento. Es la protección que evita que un fallo serio convierta el cable en una resistencia caliente. En un vehículo, donde hay vibraciones, humedad y pasos de cable ajustados, esta parte no es un detalle menor.
La curva de disparo también importa. Yo suelo mirar con atención si el circuito tiene picos de arranque, como pasa con bombas, cargadores o algunos inversores pequeños. Una curva demasiado sensible puede saltar sin necesidad; una demasiado laxa puede dejar pasar más tensión de la cuenta. Por eso, antes de hablar de “el mejor disyuntor”, prefiero hablar de la protección que de verdad encaja con ese consumo. Y esa diferencia se ve todavía más clara cuando bajas a la instalación real de una camper.
Qué poner en una instalación camper de 12 V y 230 V

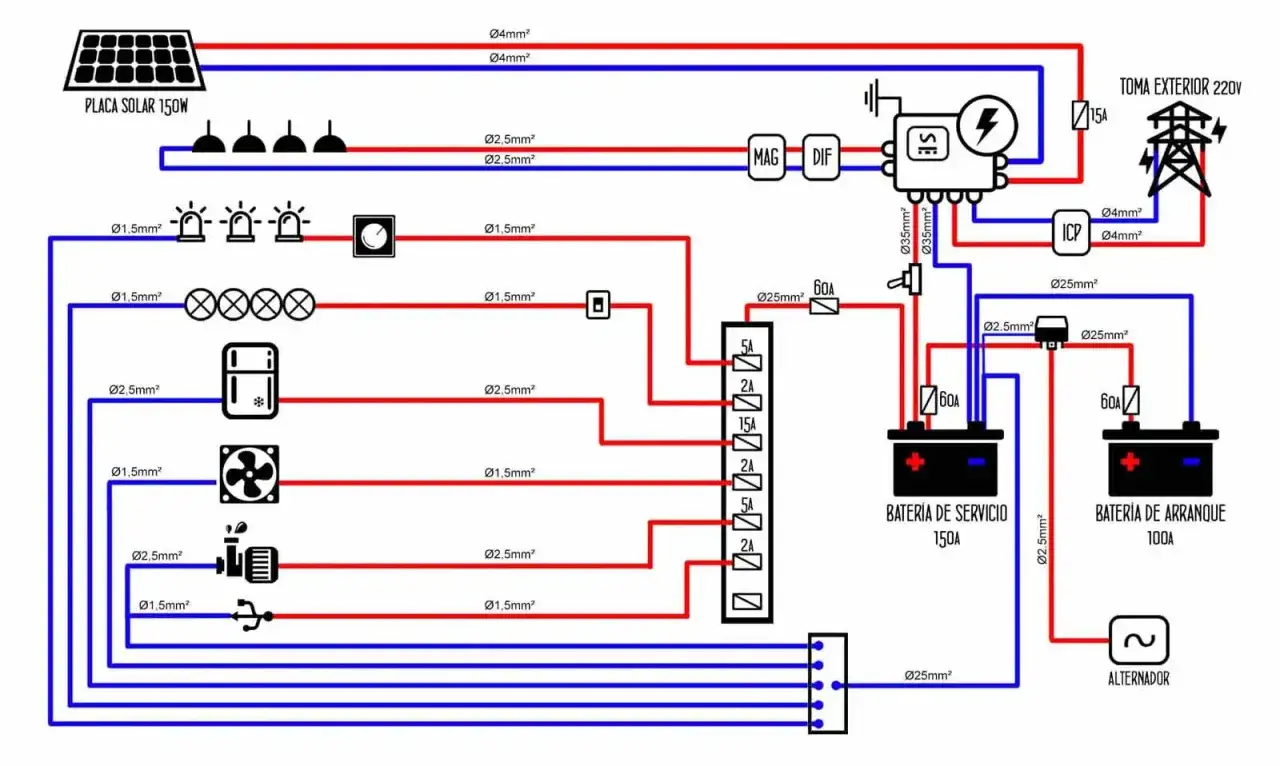

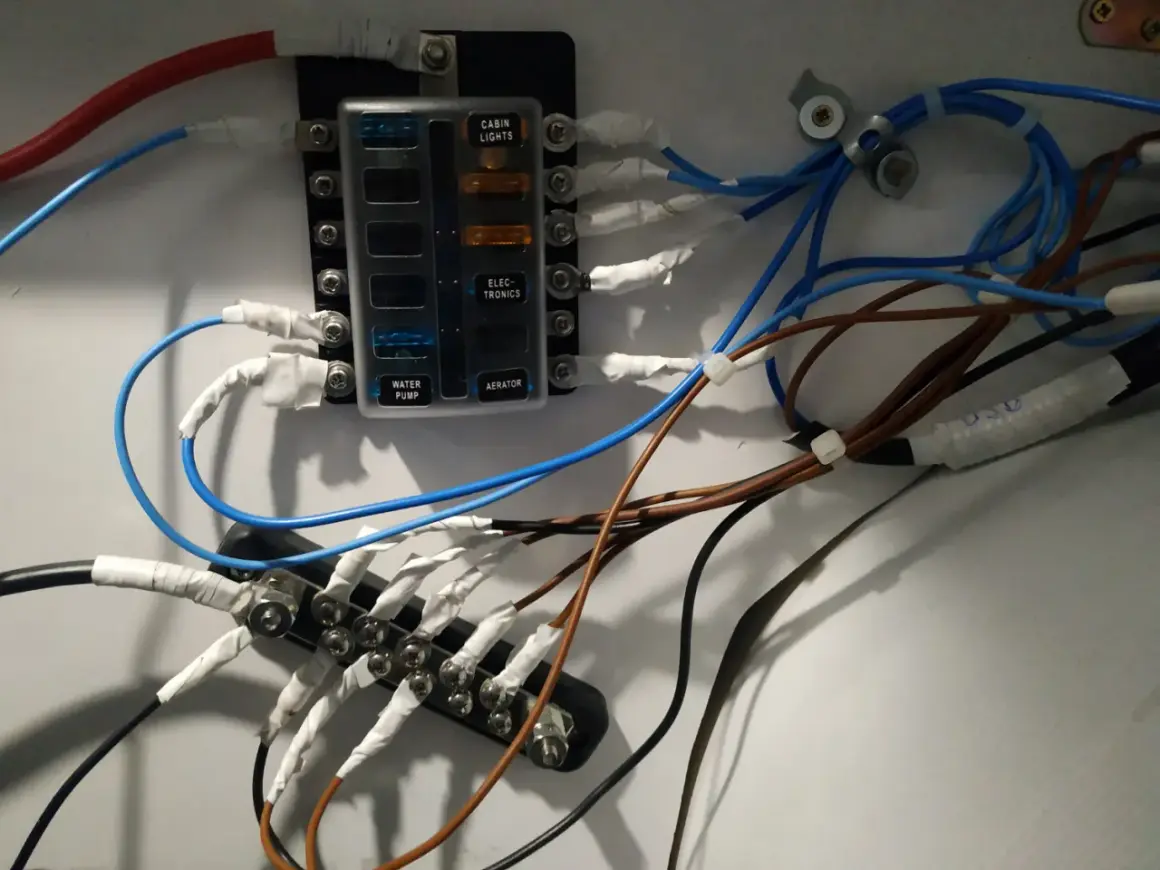

En una camper conviven dos mundos eléctricos que no se deben mezclar mentalmente: el de 230 V de la toma exterior y el de 12 V de batería auxiliar. Yo separo la protección por bloques, porque cada bloque pide una solución distinta. En la parte de 230 V, lo habitual es trabajar con diferencial y magnetotérmico; en la parte de 12 V, lo más sensato suele ser fusibles o automáticos DC específicos, colocados donde realmente protejan el cable.
| Zona de la camper | Protección habitual | Por qué funciona mejor |
|---|---|---|
| Entrada de 230 V desde el camping | Diferencial de 30 mA + magnetotérmico | Protege personas y línea de alimentación frente a fugas, sobrecargas y cortos |
| Distribución interna en 230 V | Magnetotérmicos por circuito o RCBO compacto | Permite separar enchufes, cargador y otros consumos sin apagar toda la instalación |
| Salida del inversor hacia enchufes | Protección AC adecuada al calibre y al consumo | El inversor genera 230 V, pero el circuito debe seguir bien protegido aguas abajo |
| Líneas de 12 V desde la batería | Fusibles o automáticos DC específicos | En corriente continua el corte del arco y la capacidad nominal deben estar pensados para DC |
| Solar, MPPT y consumos auxiliares | Protección DC dimensionada por intensidad real | Evita que un fallo en panel, regulador o cableado dañe todo el sistema |
Errores que veo con más frecuencia en cuadros camper
Hay fallos que se repiten porque parecen pequeños, pero luego dan problemas de verdad. El primero es montar una protección sin mirar si sirve para CA o CC. Un magnetotérmico de 230 V no siempre vale para una línea de 12 V, porque la extinción del arco y la capacidad de corte cambian bastante entre corriente alterna y continua.
- Confundir diferencial con magnetotérmico y dejar a la camper sin protección frente a fugas o sin defensa contra sobrecargas.
- Sobredimensionar el automático “por si acaso” y dejar que el cable quede menos protegido de lo que debería.
- Usar un automático de CA en una línea de CC sin que el fabricante lo permita expresamente.
- Alejar demasiado la protección de la batería, de modo que un tramo de cable quede demasiado expuesto.
- Unificar demasiados consumos en una sola línea y acabar con disparos molestos o cables calentándose más de la cuenta.
Mi criterio aquí es simple: si un tramo de cable no queda protegido cerca de su origen, ese tramo está más desprotegido de lo que parece. Y eso nos lleva al punto donde de verdad se gana o se pierde una instalación: el dimensionado.
Cómo dimensionar la protección sin quedarte corto ni pasarte
Yo parto siempre del consumo real y de la tensión del circuito. La cuenta básica es sencilla: intensidad = potencia / tensión. Lo importante es que el mismo equipo pide corrientes muy distintas según trabaje a 230 V o a 12 V. Ese detalle explica por qué una camper puede alimentar un aparato sin problema en AC y, sin embargo, exigir un cable gordo y una protección seria en DC.
| Consumo | En 230 V | En 12 V aprox. | Qué demuestra |
|---|---|---|---|
| 300 W | 1,3 A | 25-30 A | Un consumo pequeño en 230 V ya pesa bastante en 12 V |
| 1500 W | 6,5 A | 130-140 A | En 12 V necesitas cable, fusible e inversor bien dimensionados |
| 2000 W | 8,7 A | 175-190 A | Ya no hablamos de una línea ligera, sino de una parte crítica de la instalación |
Por eso no me parece buena idea copiar una protección “estándar” sin revisar sección de cable, longitud, temperatura y tipo de carga. Como referencia práctica, en muchos montajes pequeños una línea de 1,5 mm² se protege alrededor de 10 A y una de 2,5 mm² alrededor de 16 A, pero yo nunca cierro el caso sin mirar el recorrido completo. En 12 V, además, el margen se estrecha enseguida porque la intensidad sube muchísimo. Con ese marco, ya solo queda una revisión final antes de dar el cuadro por bueno.
Lo que revisaría antes de cerrar el cuadro eléctrico de la camper
- Que cada circuito tenga una protección coherente con su cable y su consumo real.
- Que la parte de 230 V tenga protección contra fugas y sobrecorriente, no solo “un automático cualquiera”.
- Que la parte de 12 V use fusibles o dispositivos DC con especificación clara para corriente continua.
- Que el dispositivo indique tensión nominal, intensidad nominal, curva y capacidad de corte.
- Que los mandos queden accesibles, etiquetados y fáciles de revisar si algo se dispara en ruta o en un camping.
Si tengo una regla práctica para cerrar este tema, es esta: en una camper no gana el aparato “más grande”, gana el que está bien elegido para ese circuito concreto. Si dudas entre un automático genérico y una protección diseñada para la tensión y el tipo de corriente que realmente vas a usar, yo me quedo con la segunda sin pensarlo dos veces.
