Un magnetotérmico es la pieza que evita que una línea eléctrica trabaje por encima de lo que puede soportar. En una camper, donde conviven enchufes de 230 V, baterías, inversor y aparatos con picos de arranque, su función deja de ser un detalle técnico y pasa a ser una parte central de la seguridad. Aquí explico qué protege realmente, cómo se integra en un cuadro camper, qué amperaje y curva suelen tener sentido y en qué se diferencia del diferencial y del fusible.
Lo esencial para entenderlo en una camper
- Protege contra sobrecargas y cortocircuitos, pero no contra fugas a tierra o contactos indirectos.
- En una camper suele actuar sobre todo en 230 V; en 12 V lo normal es usar fusibles o protecciones DC específicas.
- La curva C suele funcionar mejor que la B cuando hay picos de arranque de equipos o fuentes de alimentación.
- El amperaje del automático nunca manda por encima del cable; primero se dimensiona el cableado y luego la protección.
- Un diferencial de 30 mA sigue siendo la barrera clave para proteger a las personas en la parte de 230 V.
Qué hace un magnetotérmico y qué no protege
Yo lo explico así: un magnetotérmico es un interruptor automático en miniatura que corta el circuito cuando detecta un problema serio en la corriente. Tiene dos mecanismos internos: uno térmico, que reacciona a sobrecargas mantenidas, y otro magnético, que actúa casi al instante cuando aparece un cortocircuito.
Eso significa que su trabajo es proteger el cableado y el circuito, no vigilar todo tipo de fallos eléctricos. Si una línea consume más de la cuenta durante un rato, el disparo térmico evita que el conductor se caliente en exceso. Si dos conductores se tocan y la intensidad se dispara, el disparo magnético desconecta muy rápido para limitar daños.
- Sobrecarga: el circuito funciona, pero va demasiado cargado durante demasiado tiempo.
- Cortocircuito: aparece un pico brutal de corriente por un fallo directo entre conductores.
- Lo que no hace: no detecta fugas a tierra ni sustituye al diferencial.
En una camper esto importa más de lo que parece, porque un fallo pequeño puede dejarte sin nevera, sin luces o sin carga justo cuando estás en ruta. Y cuando ya sabes qué hace, la pregunta útil pasa a ser dónde lo colocaría yo dentro del sistema eléctrico.

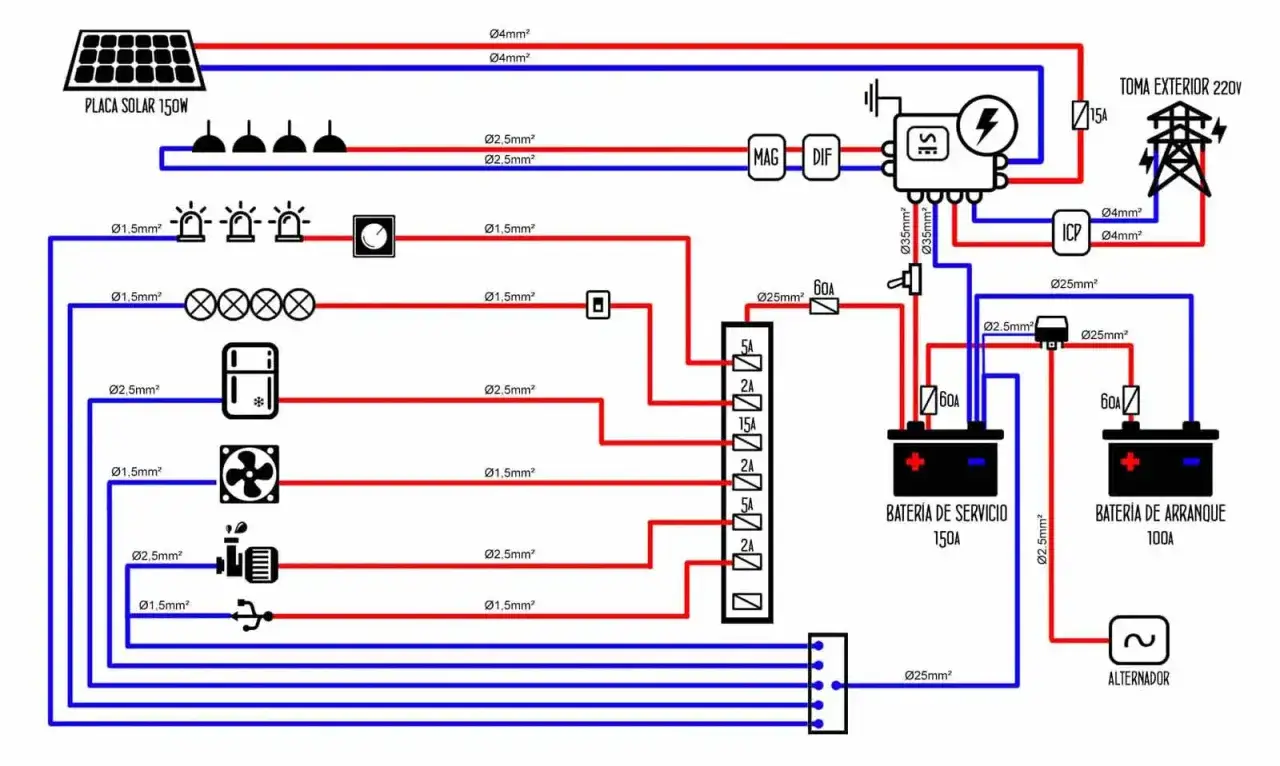

Cómo encaja en el cuadro eléctrico de una camper
En una camper bien pensada yo separo tres zonas: la entrada de 230 V, la distribución interior de 230 V y la parte de 12 V. El magnetotérmico vive sobre todo en la primera y la segunda, mientras que en 12 V suelen dominar los fusibles o los automáticos DC específicos.
El esquema más limpio suele ser este:
- Entrada exterior de 230 V: protección general con diferencial y magnetotérmico.
- Distribución de enchufes o cargas AC: un automático por cada circuito importante.
- Parte de 12 V: fusibles cerca de la batería o protecciones pensadas para corriente continua.
La razón es simple: una camper no es una vivienda fija. Hay vibración, menos espacio, equipos muy distintos entre sí y, muchas veces, un inversor que cambia la forma en que se comporta la instalación. Por eso no basta con “poner un automático”; hay que decidir qué circuito merece cada protección y qué tipo de corriente va a ver realmente ese dispositivo. Con esa arquitectura en mente, ya tiene sentido pasar a la parte decisiva: elegir amperaje, curva y poder de corte.
Cómo elegir amperaje, curva y poder de corte
La elección correcta depende de tres cosas: consumo previsto, sección del cable y tipo de carga. Yo no elegiría nunca el magnetotérmico por intuición ni por el número más alto que quepa en la carcasa. Primero reviso el cable, luego la carga real y, por último, el margen de arranque.
Como orientación práctica en campers, estos valores suelen ser los más razonables:
| Valor orientativo | Uso habitual en camper | Comentario práctico |
|---|---|---|
| 6 A | Iluminación LED o circuitos muy ligeros | Útil si la línea es corta y no hay grandes picos de arranque. |
| 10 A | Luces, pequeños auxiliares, cargas moderadas | Buen punto de partida para circuitos simples y bien dimensionados. |
| 16 A | Tomas de 230 V de uso general | Muy habitual cuando hay enchufes para equipos domésticos pequeños. |
| 20 A - 25 A | Línea dedicada para un equipo concreto | Solo si el cableado y el aparato lo justifican de verdad. |
La curva también importa mucho. La curva B dispara antes y funciona bien en circuitos muy limpios, con poca corriente de arranque. La curva C tolera mejor los picos y, en mi experiencia, suele ser la opción más lógica en muchas camperizaciones. La curva D deja pasar picos más altos y solo la tendría en cuenta en casos muy concretos, nunca por defecto.
En cuanto al poder de corte, conviene no infravalorarlo: el automático debe ser capaz de interrumpir con seguridad la corriente de fallo que pueda aparecer en esa instalación. En cuadros pequeños y de baja tensión se ven con frecuencia valores de 4,5 kA, 6 kA y, en algunos casos, 10 kA. En una camper sencilla, 6 kA suele dar un margen razonable, pero yo siempre lo revisaría según el conjunto de la instalación y el origen de la alimentación. Pero elegir bien un magnetotérmico no sirve de mucho si se confunde con el diferencial o con un fusible.
Diferencias prácticas con diferencial, fusible y automático DC
Este punto genera muchas confusiones, y en una camper puede salir caro. El magnetotérmico protege frente a sobrecargas y cortocircuitos. El diferencial protege a las personas ante fugas de corriente. El fusible hace una tarea parecida a la del magnetotérmico, pero se sacrifica y hay que reemplazarlo. Y el automático DC es otra familia distinta, pensada para corriente continua.
| Dispositivo | Qué protege | Cómo actúa | Uso lógico en una camper |
|---|---|---|---|
| Magnetotérmico | Sobreintensidades y cortocircuitos | Disparo térmico y magnético | Distribución de 230 V y algunas líneas específicas |
| Diferencial | Fugas a tierra y contactos indirectos | Detecta desequilibrio entre ida y retorno | Imprescindible en la parte de 230 V |
| Fusible | Sobreintensidades | Se funde y abre el circuito | Muy común en 12 V por simplicidad y coste |
| Automático DC | Sobreintensidades en corriente continua | Diseñado para apagar el arco en CC | Cuando quieres protección automática en 12 V o 24 V |
Si el espacio en el cuadro es reducido, a veces tiene sentido usar un RCBO, es decir, un módulo que combina diferencial y magnetotérmico. A mí me parece una solución elegante cuando el cuadro es pequeño y el cableado está bien resuelto, porque simplifica el montaje sin renunciar a la protección. Y una vez clara esa diferencia, lo importante es montarlo de forma limpia para que la teoría no falle en carretera.
Cómo montarlo bien y los errores que veo más a menudo
En una camper el montaje importa casi tanto como la elección del aparato. La vibración, el calor dentro de muebles cerrados y los bornes mal apretados son enemigos más frecuentes de lo que parece. Yo me fijaría en estas pautas básicas:
- No mezclar CA y CC sin verificar el equipo: un magnetotérmico doméstico de 230 V no vale por defecto para 12 V o 24 V en corriente continua.
- No sobredimensionar por si acaso: poner 25 A en una línea que solo admite 10 A es tapar un problema, no resolverlo.
- No repartir demasiados consumos en un solo circuito: si todo cuelga del mismo automático, cualquier pequeña incidencia te deja medio sistema fuera.
- No apretar los bornes “a ojo”: en ruta, una conexión floja acaba dando calor, fallos intermitentes o disparos raros.
- No esconder el cuadro: si no puedes acceder rápido a la protección, en caso de fallo pierdes tiempo y seguridad.
También me parece importante ordenar bien el cuadro: entrada, protección general, derivaciones y etiquetado claro. Cuando abres la tapa en medio de un viaje, quieres entenderlo en diez segundos, no adivinar qué módulo corta cada línea. Con eso cerrado, solo falta la última comprobación antes de salir de ruta.
Lo que revisaría antes de dar la instalación por cerrada
Si la camper va a usarse de verdad, yo no daría por bueno el cuadro solo porque “enciende”. Haría una revisión corta pero seria: comprobar que el diferencial prueba correctamente, verificar que ningún magnetotérmico se calienta más de la cuenta y confirmar que cada circuito responde como debe.
También revisaría tres cosas muy concretas: que el valor del automático encaja con el cable, que la curva no castiga cargas con picos de arranque y que la parte de 230 V queda separada y accesible. En instalaciones con inversor, cargador o una toma exterior frecuente, esta segunda revisión marca la diferencia entre un cuadro funcional y uno realmente fiable.
- Prueba el botón de test del diferencial con una periodicidad fija.
- Etiqueta cada circuito para saber qué desconecta cada automático.
- Vigila si algún módulo o borne aparece tibio o con olor a recalentado.
- Si añades nuevos equipos, vuelve a comprobar protecciones y secciones.
Yo cerraría la instalación solo cuando el cuadro quede claro, accesible y coherente con el uso real de la furgoneta; en una camper, esa simplicidad bien pensada suele ser la mejor garantía de viaje tranquilo.
