Red 12V en caravana - Guía para una instalación segura

Montar una red de 12 V en una caravana es mucho más que conectar una batería auxiliar. Lo importante es que la instalación alimente bien lo que de verdad usas en ruta, como luces, bomba de agua, nevera, ventiladores o tomas USB, sin caídas de tensión, sin sobrecalentamientos y sin cableado improvisado. En esta guía te explico cómo plantearla con criterio: qué componentes elegir, cómo dimensionar cables y fusibles, qué esquema encaja con cada uso y qué revisaría antes de darla por terminada.

Qué resuelve de verdad una red de 12 V

La red de 12 V es la parte más lógica de una caravana porque casi todo lo esencial ya trabaja a esa tensión. Yo la veo como la columna vertebral del día a día: iluminación LED, bomba de agua, extractor, toma USB, control de frigorífico y pequeños cargadores. Cuando intentas cubrir con 230 V lo que en realidad nace para 12 V, el sistema se vuelve más caro, más pesado y menos eficiente.

También conviene separar una idea que suele traer problemas: 12 V no es sinónimo de baja exigencia. Una nevera de compresor, una bomba o un ventilador pueden pedir pocos amperios, pero si el cable es largo o fino la caída de tensión aparece enseguida. En una instalación bien pensada, el objetivo no es solo “que encienda”, sino que funcione estable durante horas y sin castigar la batería.

Cuando los consumos principales ya son nativos de 12 V, el inversor deja de ser el centro del sistema y pasa a ser un recurso puntual. Eso simplifica mucho la instalación y, en la práctica, reduce averías. A partir de ahí, la gran decisión ya no es si montar 12 V, sino qué batería, qué cableado y qué nivel de autonomía necesitas realmente.

Qué batería encaja mejor con tu forma de viajar

Yo suelo empezar por la batería, pero no por la más grande, sino por la que encaja con el uso real. No compensa montar una batería sobredimensionada si solo haces escapadas cortas, ni quedarse corto si viajas varios días sin enchufe. La química, el peso y la capacidad útil mandan más de lo que parece.

Como regla práctica, de una AGM o una GEL yo contaría con un 50% de capacidad útil si quiero tratarlas con mimo. En una LiFePO4, lo normal es aprovechar entre el 80% y el 90% sin castigarla de forma seria, siempre que el sistema esté bien diseñado. Eso cambia mucho la cuenta final: una batería de 100 Ah no ofrece lo mismo según la química.

Si la batería va bajo un asiento, en un cofre o en un mueble técnico, yo priorizo tres cosas: sujeción firme, accesibilidad y ventilación cuando el fabricante la pida. La química importa, pero el montaje importa más de lo que la gente cree. Una buena batería mal instalada acaba dando más guerra que una batería modesta bien montada.

La conclusión es sencilla: para uso ocasional, una AGM bien dimensionada sigue teniendo sentido; para viajes largos, una LiFePO4 suele compensar por peso, capacidad real y rapidez de carga. Y esa decisión marca después el tamaño del resto de la instalación.

Cómo dimensionar cables y fusibles sin jugar a adivinar

Para no sobredimensionar ni quedarte corto, yo parto de una regla simple: amperios = vatios / 12. Si un equipo consume 60 W, circularán unos 5 A; si uno consume 120 W, hablarás de unos 10 A. Luego añado margen por pérdidas, temperatura y picos de arranque, porque en una caravana la teoría y la vibración del mundo real no siempre coinciden.

La documentación técnica de Victron Energy insiste en dos ideas que me parecen muy sensatas: trabajar con una caída de tensión baja y colocar el fusible en el positivo de cada consumidor, lo más cerca posible de la batería o de la salida protegida. En DC, una caída del 2,5% ya es un objetivo razonable; en 12 V eso equivale a apenas 0,3 V. Si te pasas, la nevera sufre, la bomba pierde alegría y los equipos sensibles empiezan a comportarse de forma rara.

Yo también me quedo con otra regla que evita muchos incendios: el fusible protege el cable, no el aparato. Si el cable admite 20 A, no tiene sentido poner un fusible de 40 A “por si acaso”. Cada consumidor debe llevar su propia protección, y si un circuito agrupa varios equipos, el fusible debe ajustarse a la sección del cable del conjunto. En paralelo, los cables deben ser de cobre flexible, con una temperatura nominal adecuada y terminales crimpados de calidad.

Un detalle que yo no perdería de vista: cuando el tendido se alarga, la sección debe subir aunque el consumo no cambie. El retorno también cuenta, así que la longitud real del circuito es la suma de ida y vuelta. Ahí es donde muchas instalaciones “funcionan” al principio, pero luego se quedan cortas en cuanto la caravana empieza a moverse, vibrar y calentarse.

Si una línea pasa de unos metros de recorrido o alimenta un equipo exigente, merece la pena calcularla con calma. Es mucho más barato subir una sección ahora que abrir muebles después para corregir una caída de tensión mal resuelta.

Los componentes que no recortaría

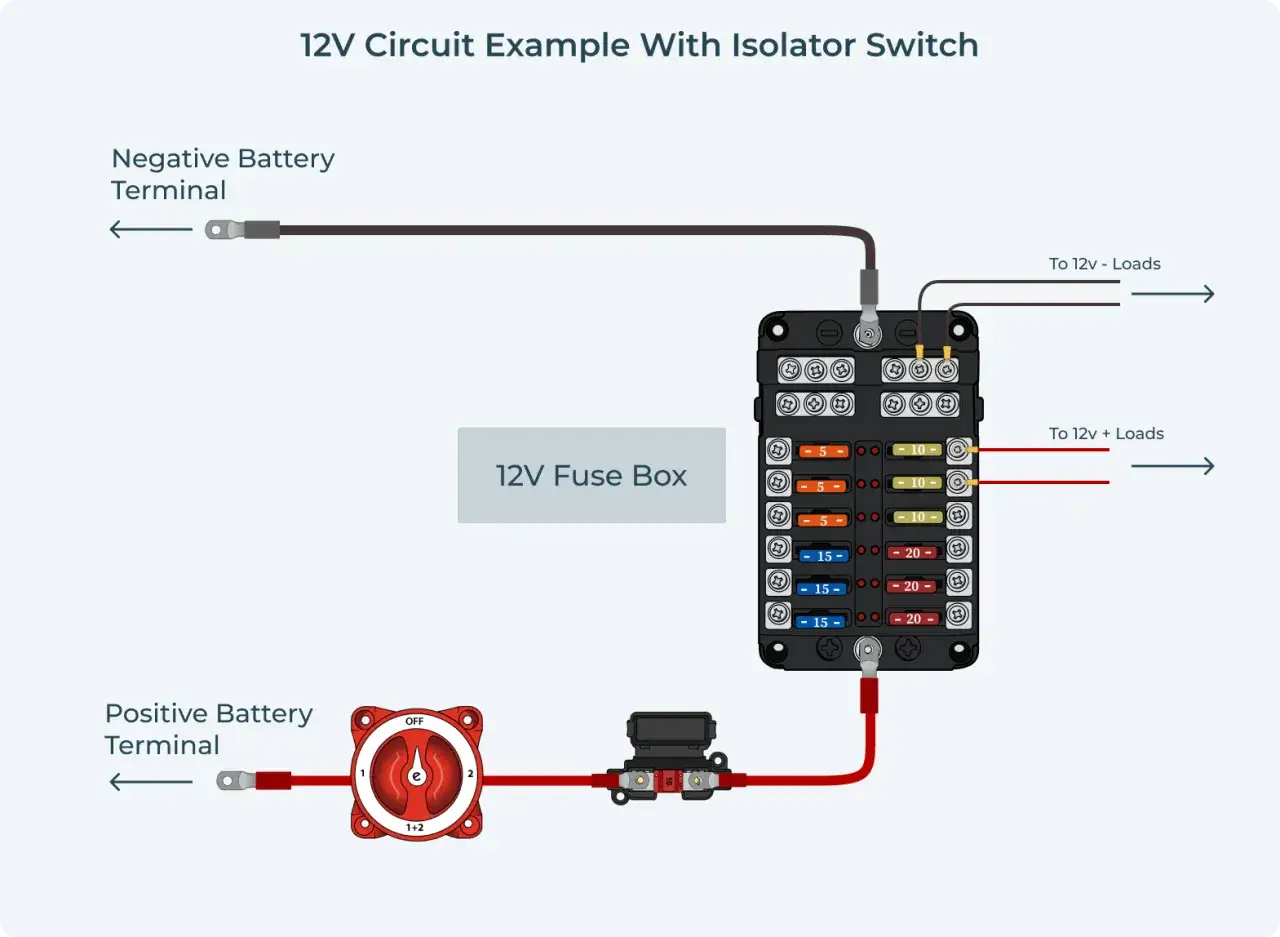

Yo suelo separar una instalación de 12 V en dos capas: la de almacenamiento y carga, y la de distribución. Esa división ayuda a ordenar el trabajo y evita el clásico desorden de cables mezclados detrás de un panel. Si quieres que el sistema sea mantenible, hay piezas que no recortaría ni por presupuesto ni por prisa.

• Batería de servicio: almacena la energía que usarás fuera de la red exterior.
• Barra colectora: reparte positivo o negativo a varios circuitos sin apilar cables en un mismo borne.
• Caja de fusibles: protege cada línea de consumo de forma individual.
• Desconectador principal: te permite aislar el sistema cuando hay mantenimiento o emergencia.
• Shunt: es una derivación de medida que registra lo que entra y sale de la batería.
• Regulador MPPT o cargador DC-DC: el MPPT aprovecha mejor los paneles y el DC-DC adapta la carga desde alternador o batería de arranque.
• Cableado y terminales: el cobre flexible, las punteras bien prensadas y el tubo corrugado marcan la diferencia a largo plazo.

En la práctica, los fallos más caros no vienen de la batería, sino de la distribución. Una barra colectora mal elegida, un portafusibles flojo o un retorno de masa mal resuelto acaban dando problemas en la parte menos visible de la instalación. Y esa parte, por desgracia, es la que luego cuesta más revisar.

Si tuviera que resumirlo en una frase, diría esto: compra menos marketing y más orden eléctrico. Un sistema pequeño pero limpio suele funcionar mejor que uno grande lleno de improvisaciones.

Esquemas que mejor funcionan según el uso

No todas las caravanas necesitan el mismo nivel de instalación. Yo la dividiría en tres escenarios muy claros: salir de fin de semana, viajar varios días con autonomía razonable o vivir varios días fuera de camping con consumos altos. Cambia el presupuesto, pero también cambia la complejidad.

Los rangos son orientativos y cambian mucho según marca, mano de obra y si añades homologación. A mí me interesa más la lógica que la cifra exacta: si tu nevera, tus luces y tu bomba ya van bien con 100 Ah útiles, no tiene sentido duplicar batería solo “por tranquilidad”. Esa tranquilidad se compra mejor con un diseño limpio y un consumo bien medido.

También conviene pensar en el futuro. Si sabes que más adelante añadirás una claraboya con ventilador, una calefacción estacionaria o una segunda nevera, deja margen desde el principio en caja de fusibles, sección de cable y espacio físico. Es mucho más inteligente que rehacer medio mueble por haber dejado la instalación demasiado justa.

Montaje paso a paso para que no dé problemas

Cuando monto mentalmente una instalación, no pienso primero en el esquema bonito, sino en el orden de trabajo. Ese orden evita errores y, sobre todo, evita tener que deshacer lo ya cerrado. Yo seguiría este proceso:

1. Define consumos y ubicación. Antes de taladrar nada, decide dónde irá la batería, qué equipos vas a alimentar y cuánto cable necesita cada línea.
2. Fija la batería y la ventilación. La batería debe quedar inmovilizada, accesible y protegida frente a golpes y vibraciones.
3. Coloca el fusible principal en el positivo. Yo lo dejo a la menor distancia práctica del borne, porque así el tramo sin protección queda reducido al mínimo.
4. Instala las barras colectoras y la caja de fusibles. La barra colectora ordena los retornos y la caja de fusibles reparte cada salida de forma clara.
5. Tira el cable principal con recorrido corto y protegido. Nada de dejarlo suelto o rozando con cantos metálicos; usa fijaciones, pasamuros y protección mecánica.
6. Conecta cada circuito por separado. Así puedes probar luces, bomba, nevera o tomas USB sin dejar todo el sistema mezclado.
7. Deja el shunt para el final del negativo. El shunt debe medir todo lo que entra y sale, así que su posición en el negativo importa de verdad.
8. Haz pruebas antes de cerrar paneles. Comprueba polaridad, caída de tensión y funcionamiento real con carga, no solo en vacío.

En esta fase, yo prefiero ir despacio. Un multímetro, unas cuantas etiquetas y una tarde extra ahorran muchas discusiones futuras. Si el sistema se prueba con calma antes de tapar muebles, los fallos aparecen cuando todavía son fáciles de corregir.

Y si vas a añadir 230 V o un inversor potente, la exigencia sube bastante. Ahí ya no me la jugaría con un montaje improvisado: la protección, la puesta a tierra y el orden del cuadro merecen un nivel de cuidado mucho mayor.

Los fallos que más encarecen una instalación

Hay errores que se repiten tanto que casi parecen parte del proceso, y no deberían. Los veo cada vez que alguien rehace una camperización a mitad de viaje porque “al principio parecía suficiente”. Lo peor es que casi siempre son fallos evitables desde el primer día.

• Elegir el cable por intuición: si el cable es demasiado fino, la tensión cae y el sistema parece débil aunque la batería sea buena.
• Poner un fusible demasiado grande: protege menos de lo que crees y puede dejar el cable desguarnecido.
• Hacer retornos de masa largos o desordenados: el negativo también cuenta, y mucho.
• Meter demasiados equipos en la misma línea: luego es imposible saber qué falla y por qué.
• Montar la batería sin sujeción real: una batería suelta en una caravana es un mal negocio en carretera.
• Comprar un inversor enorme por si acaso: suma coste, consumo en reposo y complejidad sin necesidad real.
• No dejar margen para ampliaciones: cuando quieres añadir una nevera mejor o una segunda línea, todo queda pequeño.

Mi criterio es simple: si una decisión no mejora la seguridad, la autonomía o el mantenimiento, probablemente sobra. En una instalación de 12 V, la sobriedad suele salir más rentable que la exuberancia técnica.

También hay un error menos visible pero igual de incómodo: no documentar nada. Guardar un esquema, anotar secciones de cable y etiquetar fusibles te ahorra horas cuando algo falla meses después, especialmente si la caravana viaja mucho y todo vibra con el uso.

Lo que conviene revisar en España antes de cerrar la reforma

En España, la parte eléctrica no se mira igual si hablamos de una pequeña red auxiliar de 12 V o de una reforma fija que incorpora batería, paneles, inversor o toma exterior de 230 V. La administración y la ITV suelen pedir documentación según el tipo de modificación, y conviene no asumir que todo pasa por el simple hecho de ser “solo 12 V”.

La documentación pública del Gobierno de Aragón, por ejemplo, recoge que para ciertas reformas de baja tensión en vehículo pueden intervenir memoria técnica, certificado de instalación y la inspección correspondiente. No significa que todas las caravanas necesiten el mismo papel, pero sí que merece la pena cerrar esta parte antes de tapar paneles y muebles.

Yo me quedo con una regla práctica: si la instalación es fija, incorpora nuevos circuitos o añade elementos que cambian la configuración del vehículo, consulta antes de terminar. Un ingeniero o un instalador habilitado puede ahorrarte sorpresas en ITV, y eso vale más que improvisar una solución cuando ya está todo montado.

• Revisa si tu reforma incluye batería fija, solar, inversor o toma exterior.
• Guarda fotos del proceso y del cableado antes de cerrar muebles.
• Conserva esquema, fusibles usados, secciones y fichas técnicas de los equipos.
• Si vas a integrar 230 V, no mezcles esa parte con la red de 12 V sin protecciones claras.

Cuanto más ordenada quede la parte documental, más fácil será justificar la reforma y más sencillo resultará mantenerla después. Y si viajas por España con frecuencia, esa tranquilidad administrativa también forma parte de una buena instalación.

La configuración que mejor equilibra autonomía, coste y tranquilidad

Si hoy tuviera que montar una instalación de 12 V en una caravana para viajar con comodidad, yo buscaría tres cosas: consumos reales, cables bien dimensionados y un reparto limpio de la energía. La batería importa, sí, pero el sistema se vuelve fiable o problemático por detalles mucho más pequeños: un fusible bien colocado, una masa ordenada, una sección correcta y una caja de distribución accesible.

La opción más sensata para mucha gente no es la más grande ni la más cara, sino la que deja margen para crecer sin obligarte a rehacer la caravana. Si dejas un poco de reserva en la batería, en la sección de los cables y en la caja de fusibles, tendrás una instalación más barata de mantener, más segura y mucho más agradable de usar en ruta.

Y si tuviera que resumirlo en una sola idea, sería esta: haz la instalación pensando en el uso real de hoy, pero sin cerrar la puerta a lo que quieras añadir mañana. Esa es la diferencia entre una camperización que dura y una que solo funciona el primer verano.
